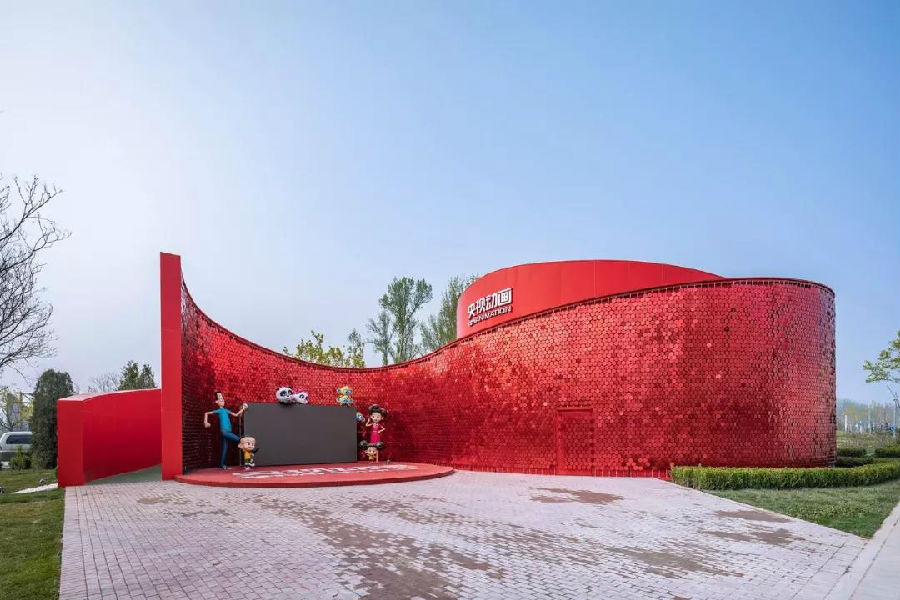

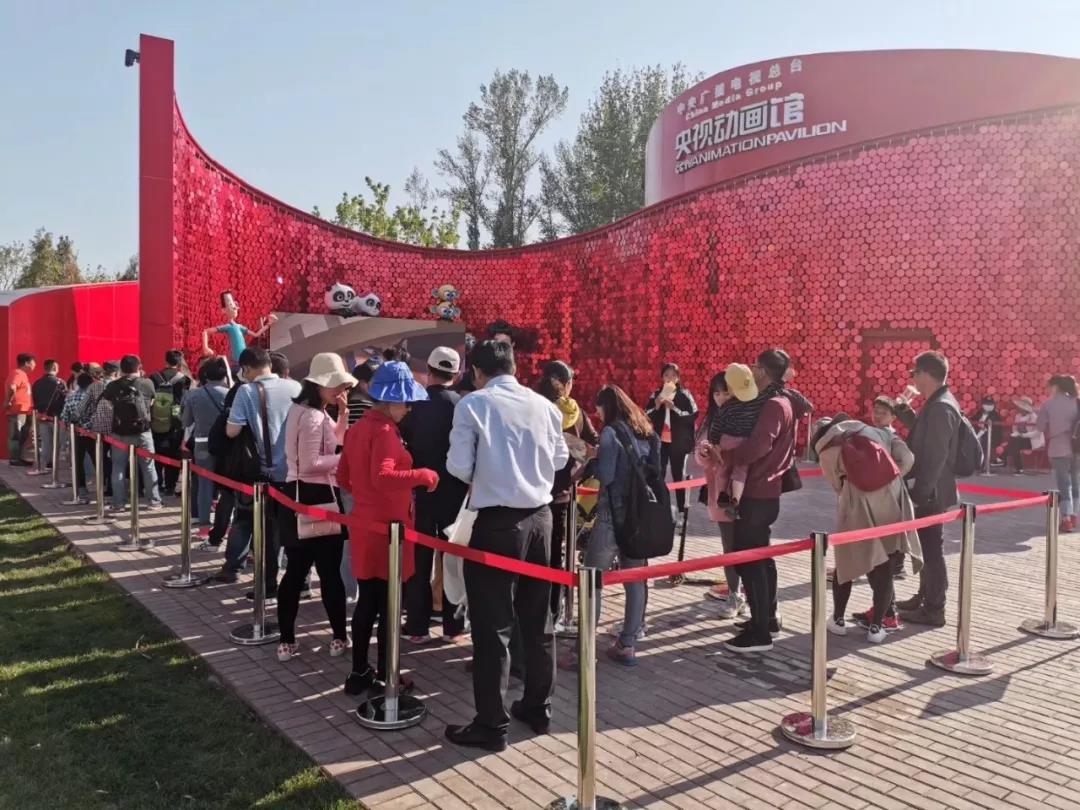

▼中央廣播電視總臺央視動畫館外觀
2019年10月，由清華美院周艷陽副教授主持設計的中央廣播電視總臺央視動畫館（簡稱：央視動畫館）榮獲2019年中國北京世界園藝博覽會（EXPO 2019 Beijing）企業展園金獎（Gold Award of Enterprise Garden）。
▼獲獎證書及獎杯
2019年中國北京世界園藝博覽會（簡稱2019北京世園會或北京世園會），是經國際園藝生產者協會批準，由中國政府主辦、北京市承辦的最高級別的A1級國際園藝博覽會。本次世園會由31個國內展園、41個國際展園和17個企業展園組成。
國際競賽是世界園藝博覽會的重要組成部分，是世界各地園藝組織和個人展示園藝技術、交流園藝文化的舞臺。按照AIPH《國際園藝展覽組織規則》和《北京世園會國際競賽評審方案》要求，成立北京世園會國際競賽總評審團，對室外展園和室內展區三輪認真嚴謹、客觀公正的評審，評審出北京世園會各項大獎。2019北京世園會央視動畫館位于園區內D19地塊，緊鄰植物館，在占地面積1100平方米內滿足了近10個功能需要。整個展館由室外景觀、露臺花園與室內展廳三大部分組成，以“表演性”演繹影視動畫的特征，賦予原本靜態的展館生命力及豐富變化的表情。使展館本身化為一幅觀眾可觀、可聽、可游的現場版“動畫”。

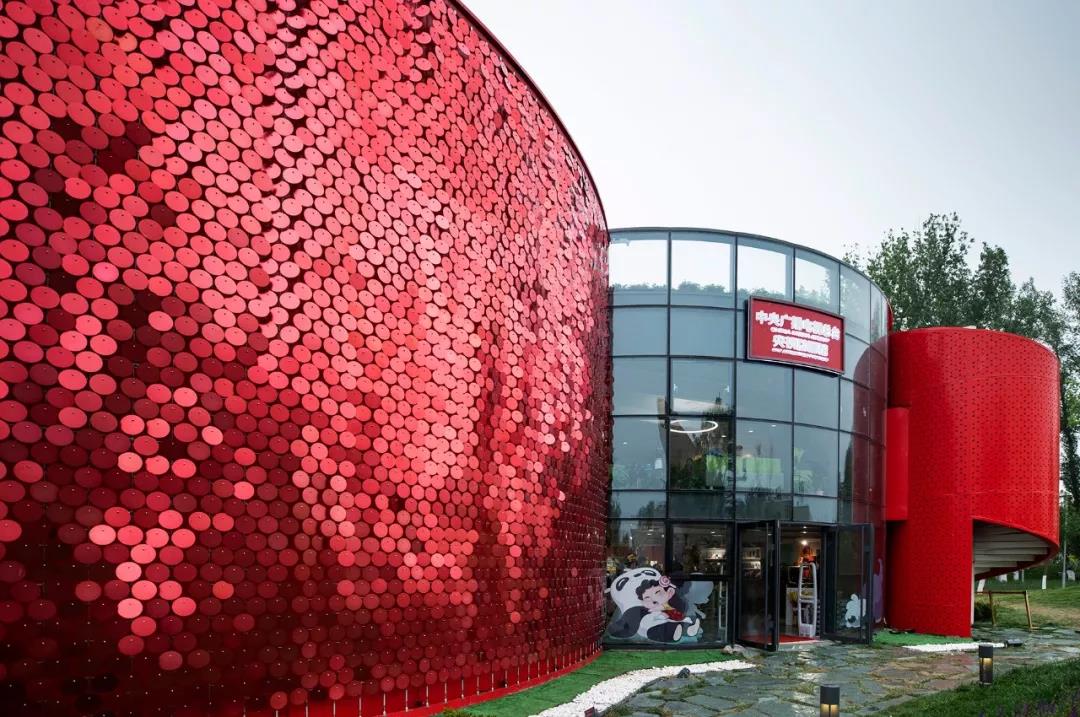

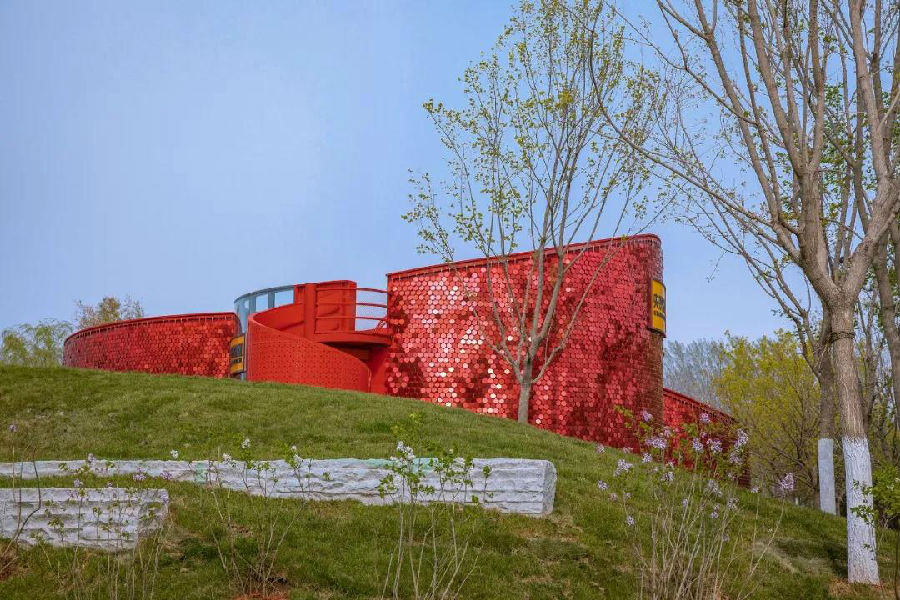

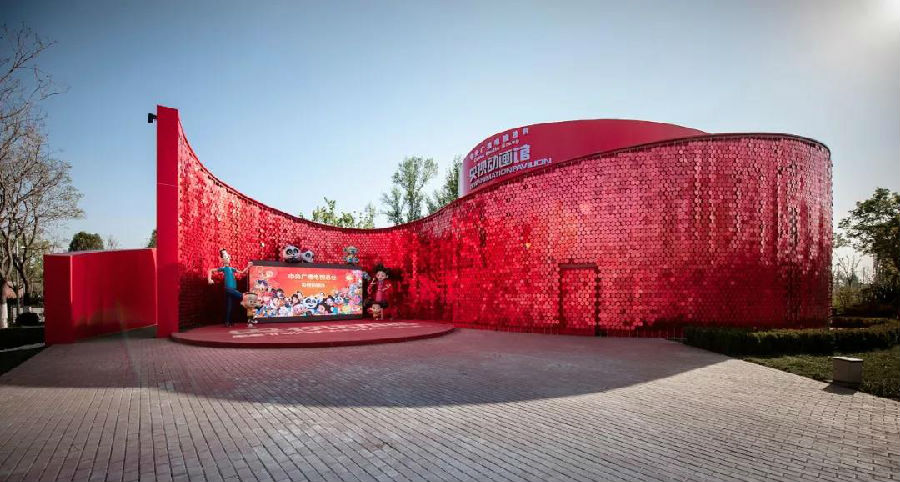

▼央視動畫館外觀
展館取材于央視動畫的52集大型動畫片《哪吒傳奇》中主人公中國傳統神話人物哪吒手中揮舞紅色法寶“混天綾”造型，此法寶柔中帶剛，有憾動乾坤的神力?？捎^、可聽的展館從靠近“混天綾“那一刻開始。混天綾可翻江倒海，展館也波光粼粼，靈動跳躍。世園會地處北京延慶，擁有特有的多風氣候，可使“混天綾”不耗能源，也可動得起來，舞得壯觀。展館立面覆蓋了3萬多片，直徑140毫米的圓形啞光鋁質風動片。并由300多根直徑8毫米的不銹鋼懸索支撐，風動片背后加以定位裝置控制其旋轉方向。當風吹過，風動片反射的光影形成一片變幻莫測流動的紅色光海，同時金屬的碰擊聲也編制成一首風的樂曲。
▼央視動畫館外觀
▼《哪吒傳奇》

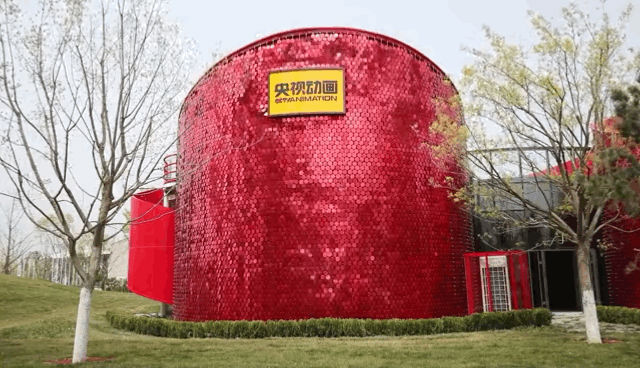

▼央視動畫館外觀動圖
可游的展館共分為前后五個部分：首先，開闊的前廣場，設有舞臺及屏幕，可為演出及活動巡演提供場所。廣場一側，入口將空間收窄，形成蜿蜒上升的景觀坡道，這一空間使觀眾沉靜下來，移步換景，同時此與展館向?qū)R合，也為游覽露臺花園做好準備。登上屋頂花園，忽而豁然開朗，央視動畫策劃的故事將六組熟悉動畫人物貫穿為完整互動游戲，將觀眾帶入動畫情節之中。隨后后拾階而下，走入環形Mapping動畫影廳，動畫形象仿佛活在影廳之中，在這里孩子們可以通過影像、音樂、燈光與動畫人物產生游戲互動。最后動畫大門突然打開，玲瑯滿目的衍生品撲面而來……

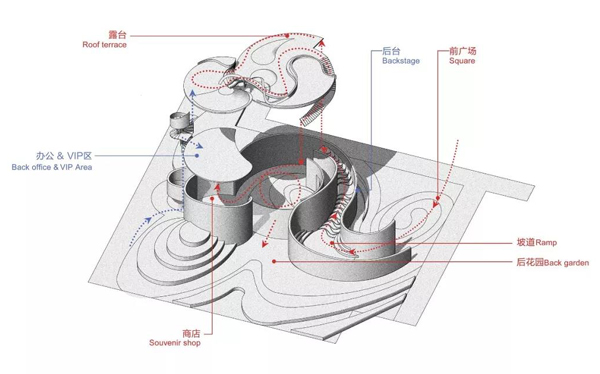

▼央視動畫館軸測圖

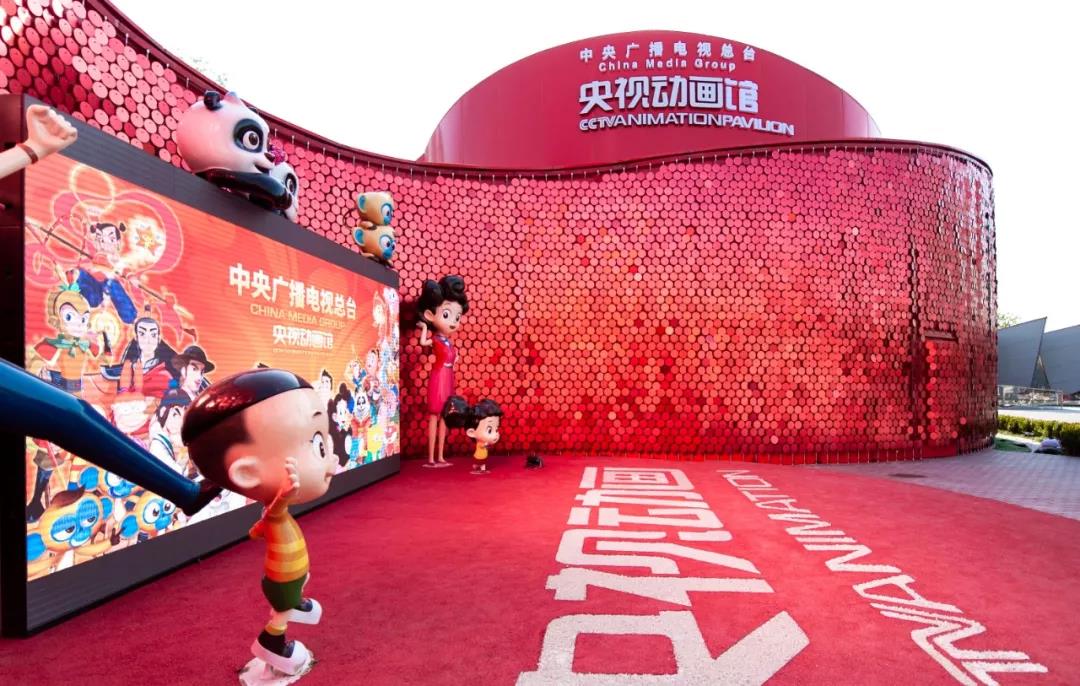

▼央視動畫館前廣場

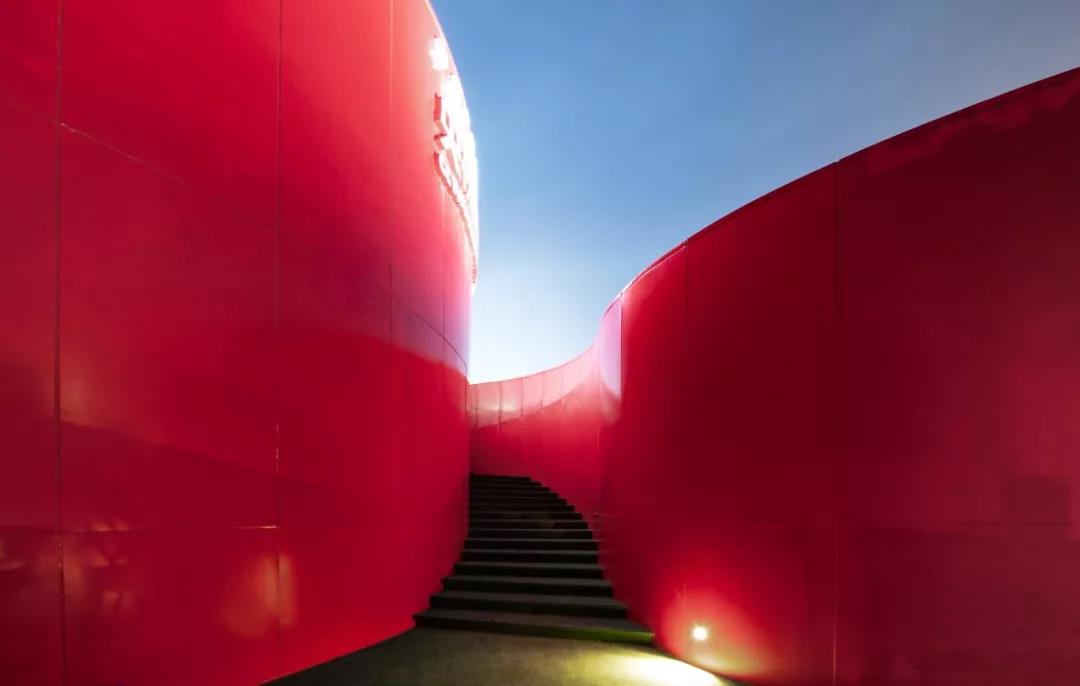

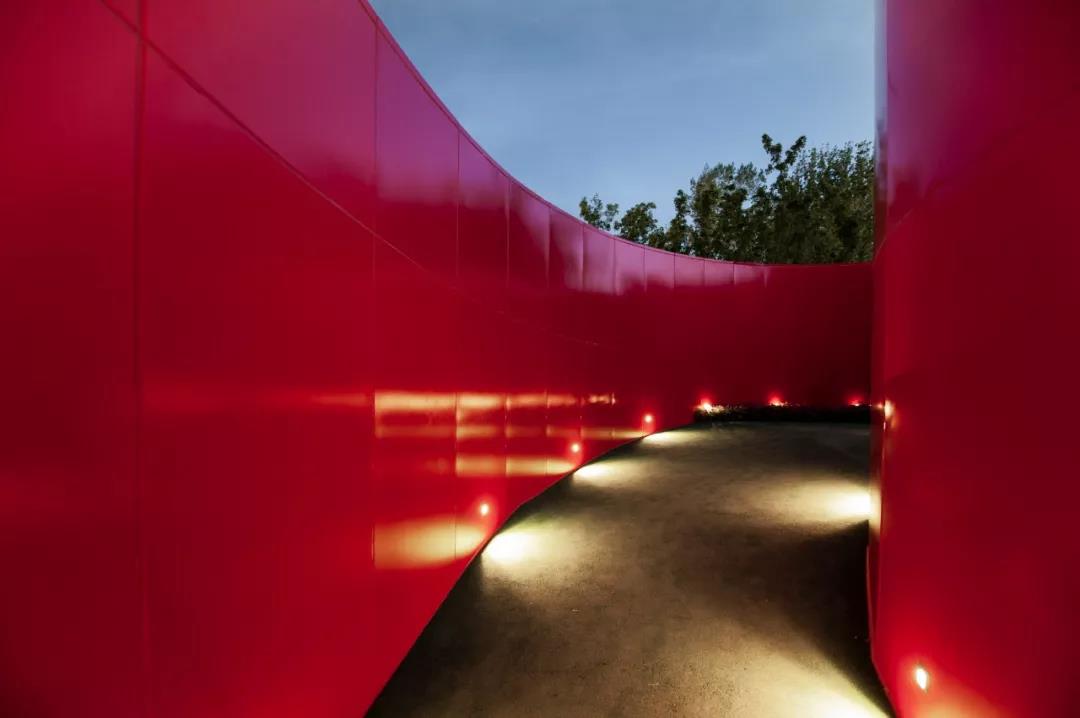

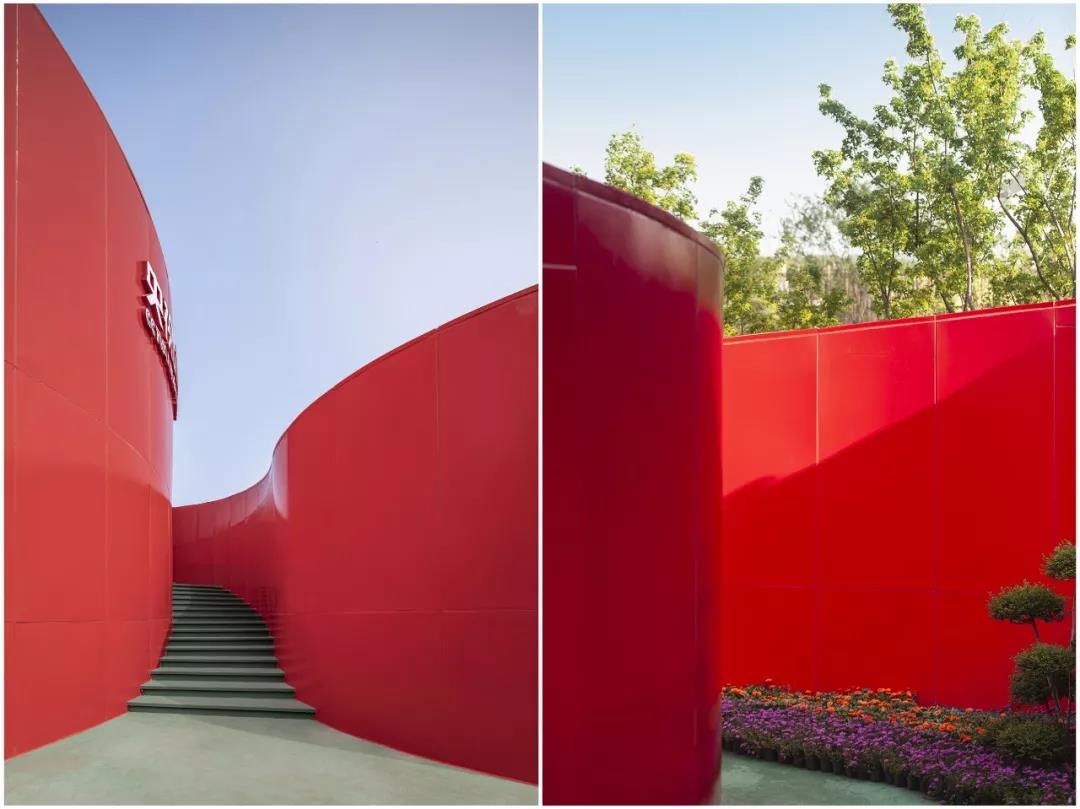

▼央視動畫館入口
▼露臺花園
▼動畫影廳
▼衍生品陳列區
建筑物采用鋼結構體系，外側包覆兩層表皮，一層是防風雨封閉鋁幕墻，另一層是風動片。鋁幕墻大部分采用了1.2X2.4米尺寸，但由于幕墻曲率各處不一，故鋁板有多種尺寸。墻頂封板較難處理，由于墻頂曲線起伏，頂板是三維弧曲面，需要拆分加工安裝，對精度要求較高。此外，風動片的設計經歷了多次迭代。起初，考慮支撐風動片的螺桿直接固定在鋁板上，但需在鋁板上鉆孔，有滲水透風的隱患。為了不破壞鋁板幕墻的密閉性，改為將螺桿固定在垂直拉索上，通過幕墻上下的金屬預埋件將拉索固定。這樣風動片與拉索之間50厘米，拉索與鋁板之間100厘米，保證風動片旋轉空間。但在打樣期間，風動片暴露出旋轉方向失控的缺陷，導致建筑表皮不平滑的問題。于是進一步在支撐螺桿上安裝小型定位片，其兩個觸點限制風動片的左右搖擺，而且控制了前后搖擺的旋轉軸。最終形成風動片表皮平整而規律的效果。
▼風動片幕墻墻身詳圖

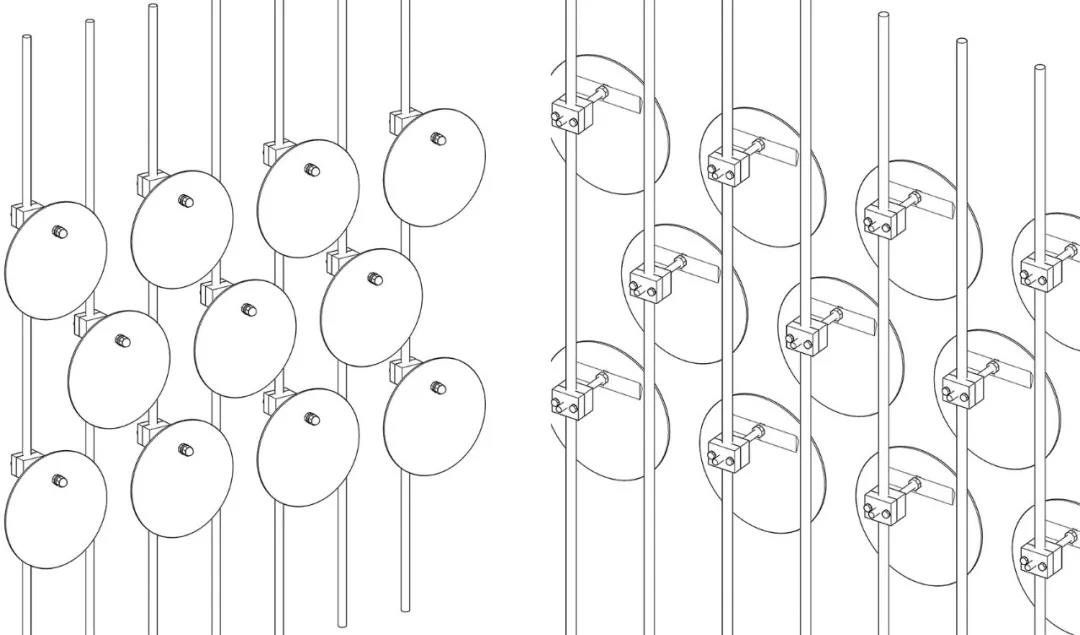

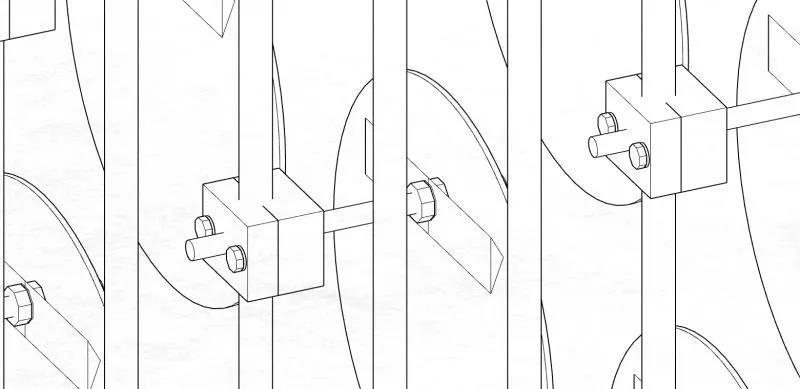

▼風動片安裝詳圖，將螺桿固定在垂直拉索上

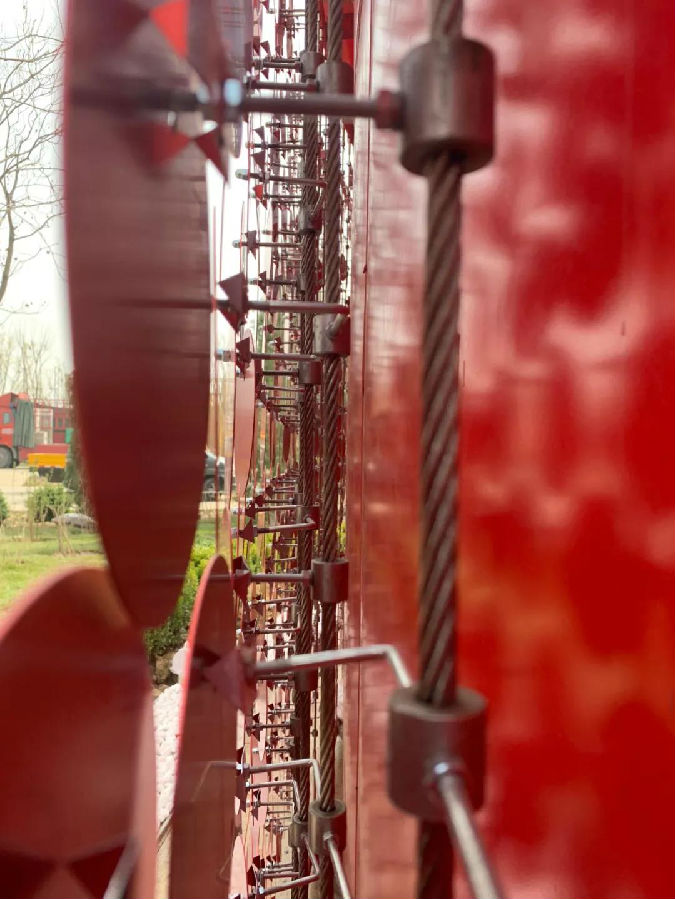

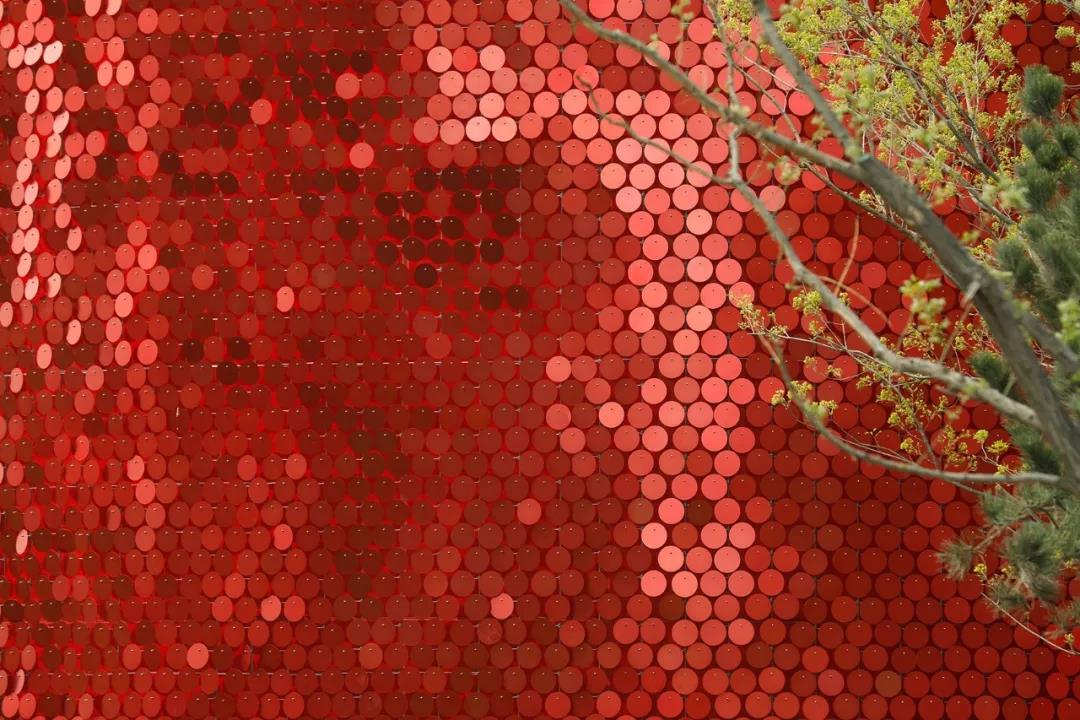

▼央視動畫館外墻上的紅色鋁制風動片細節
▼風動片零件
事實上，央視動畫館由藝術、建筑、景觀、幕墻、展陳、室內、平面、媒體交互、雕塑、燈光、綠植配種等十余個學科領域共同完成綜合性項目。而設計程序上，不再是建筑先行，隨后加入展陳、景觀、視覺等專業的縱向前后步驟，而是各專業扁平化協同，共同深入挖掘展覽內容，在不同的專業領域中找到有效演繹主題的突破口。世博展館之所以常常以先鋒面貌示人，大概也多是來自于創作模式的多元靈活和不同以往。
▼開幕式現場

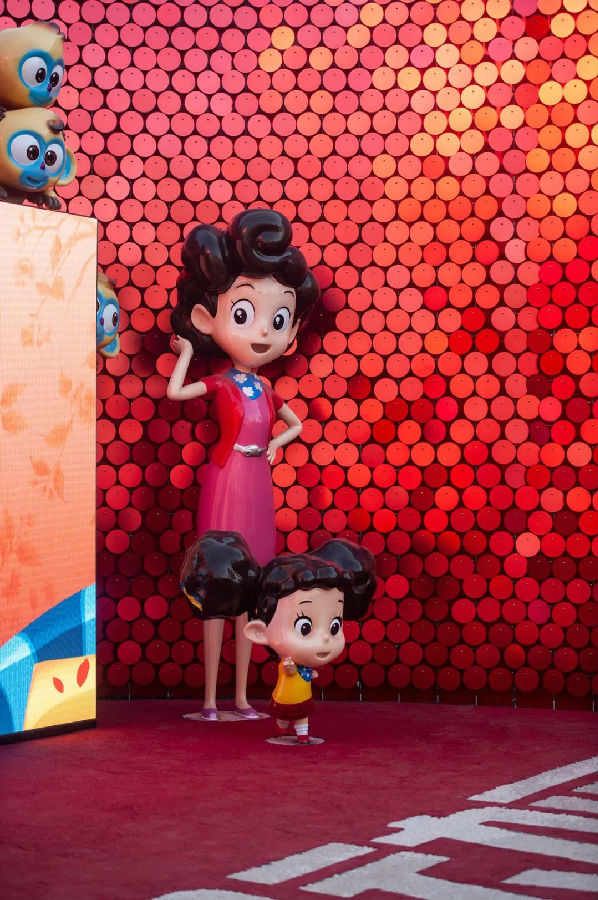

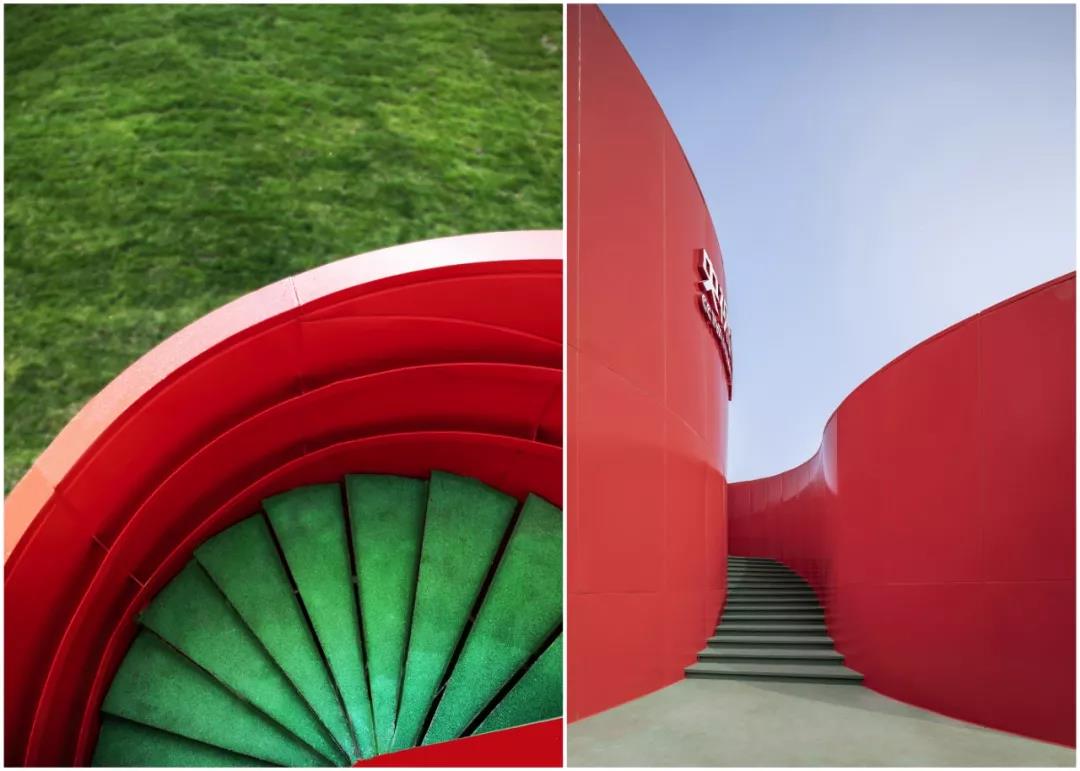

▼設計細節
▼夜景燈光效果
▼紀念郵票
▼央視動畫館標志設計
▼世博護照場館印章

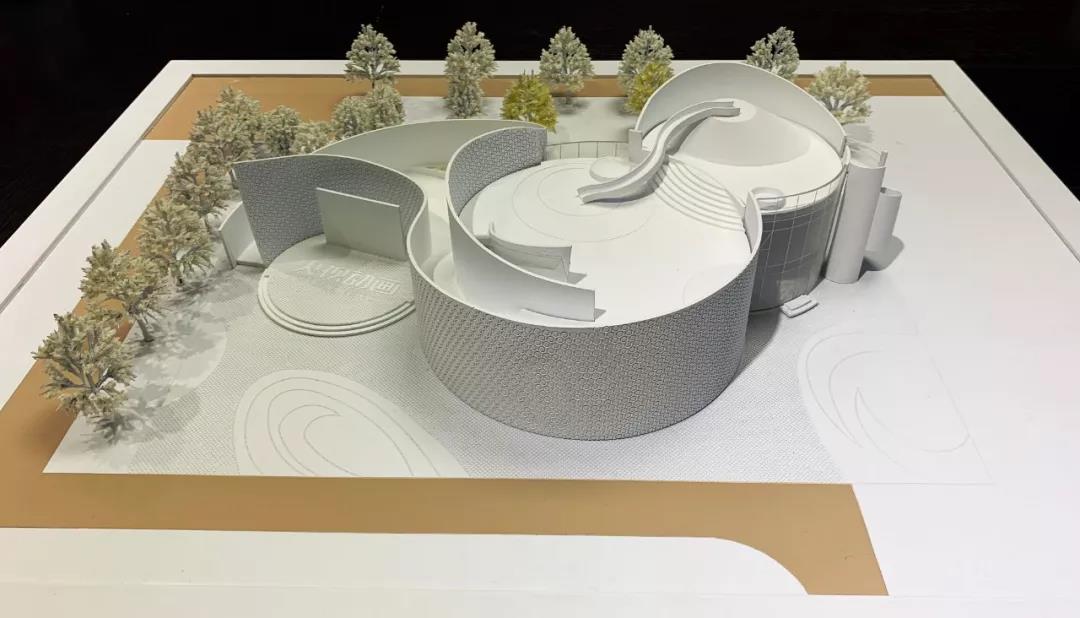

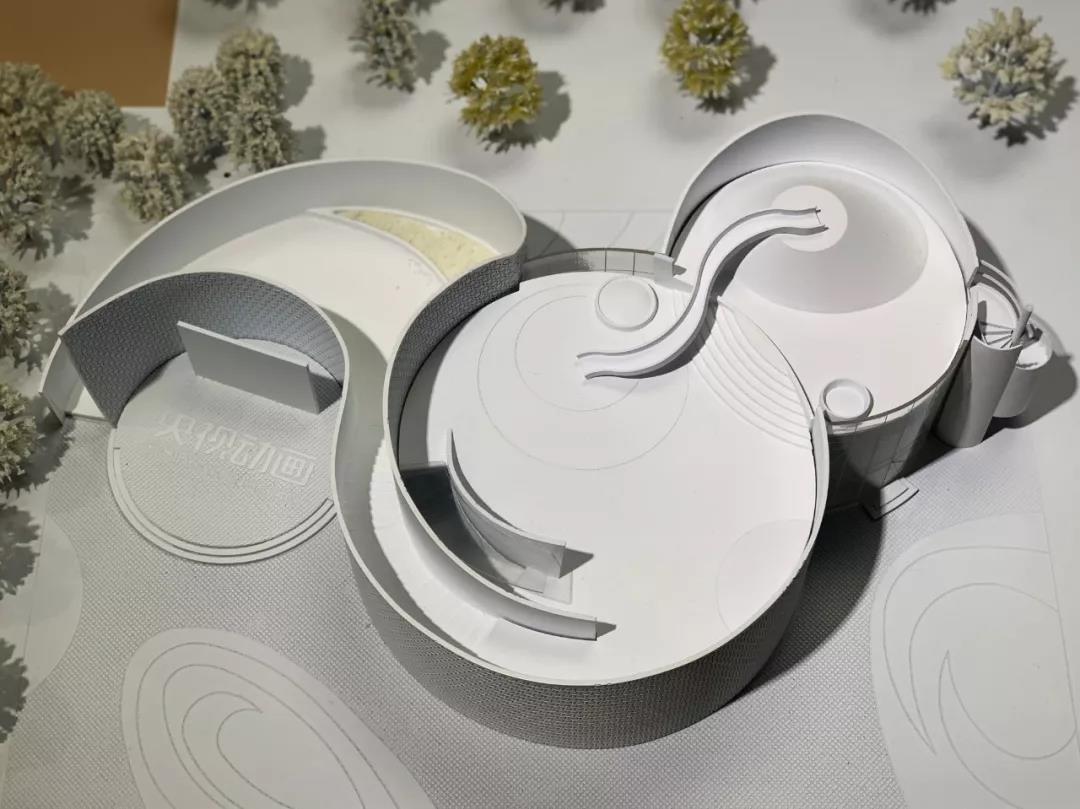

▼項目模型

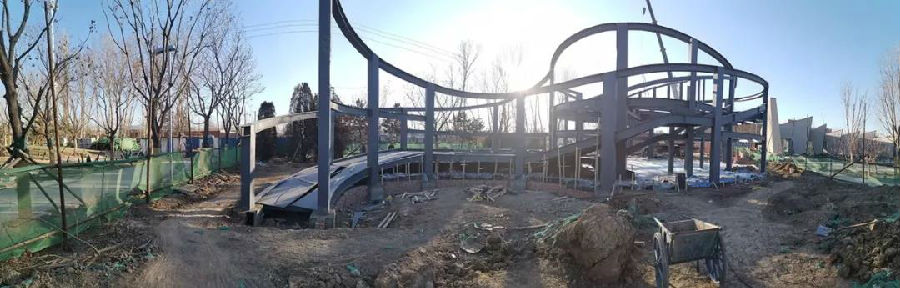

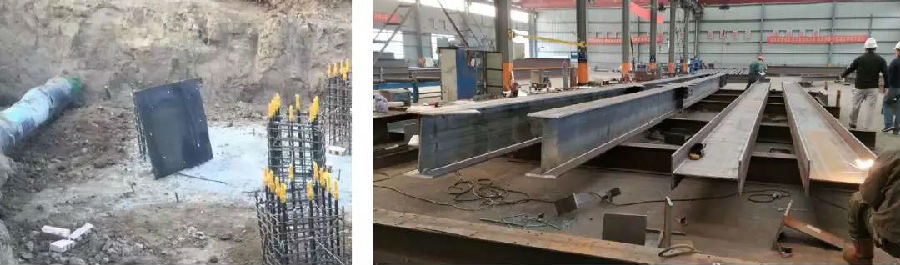

▼施工過程
項目總設計師：周艷陽
項目指導:于歷戰
主創團隊
合作建筑師：劉磊、郝悅
景觀設計師：陳豐
幕墻工程師：焦杰
照明設計師：劉曉希
平面設計師：劉幾凡
媒體工程師：冼楓、肖文鵬
聲音工程師：戴岱
裝置設計師：石俊峰、齊雯
助理設計師：司于衣、汪于琪、錢瑾瑜、方青磊、胥秋菊、朱奕安
▼總平面圖
▼1-1剖面圖
▼2-2剖面圖
圖、文：工業設計系
周艷陽 副教授
