對于一個4000多平方米的臨時性展館，在短短的設計建造周期里，中國館的合作方實在有點多：設計來自紐約和北京的團隊，早期幕墻顧問來自上海的EFC，結構顧問來自紐約的SGH和意大利的F&M Ingegneria，參數化工程師是日本人，機電顧問是北京的清尚和意大利的F&M，而最后的施工總包是意大利的Bodino。
我們看到，中國建筑師越來越國際化，通過互聯網的方式更嚴密地界定合同責任。可以預見，在不遠的未來，國內任何一個建筑團隊都可以借用世界上很好的資源蓋房子，哪怕是一個很小的房子。這不僅僅是項目團隊里有來自各個國家的人，而是真正使用各個國家的資源和技術，實現建筑的“多元化”和“多樣性”。
本期雜志的呈現方式正應和此特點，邀請多方對不同問題進行對談，合作、碰撞、觀點、方案手稿和設計圖紙?jiān)谥v述中展開。今天AC君為各位帶來關于中國館結構設計的干貨，多圖預警，請連好WIFI~
合作方并非僅僅是作為顧問蜻蜓點水般地參加一些討論和會議，而是實實在在地與建筑師一起在推進設計方案的變化和落地，很多溝通、討論和定案都是在互聯網上完成，到了施工階段，總包甚至在施工現場臨時畫一些節點的改進圖，然后直接拿到自己的加工場里預制。

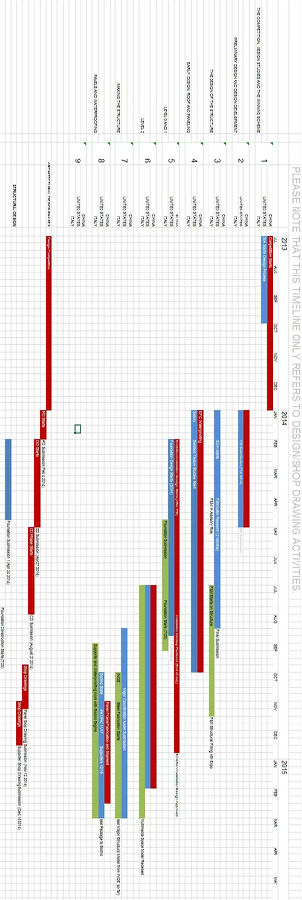

中美意三方 設計和二次施工進度圖表
參與對談的三方
建筑師團隊
Studio Link-Arc
紐約結構顧問
SGH
主要配合建筑師，負責結構設計的方案到擴初階段
意大利結構顧問
F&M Igegneria
對屋頂?shù)慕Y(jié)構模型進一步檢驗深化
結構原則的確定
剛開始合作時，SGH 在結構概念上做了很多研究，展示了結構的多種可能性。但我們基本保留了競賽時的原始結構形態。SGH從結構出發，而我們從建筑空間出發，這是兩種不同的思路。
就屋頂而言，建筑的概念原則一開始就非常明晰。第一，我們對建筑師所做的形式—山水天際線和城市天際線放樣，基本沒有修改，或者說最后總是回到這個形式作為出發點。其次，就是找尋適合的材料實現形式，使其在結構上成立，為建筑找尋恰當?shù)慕獯?。要找到主要的結構策略或系統，其中比較難的是屋面的幾何形態。
我們基本上做了兩個工作。第一個是決定在重點梁和檁條處是否需要使用鋼結構。這些特殊的鋼梁支撐著檁條，與之一起構成一個三維體系。之后，我們有了“五桁架”的想法，隨即開始研究桁架如何工作、是否可以用簡單的斜撐來實現桁架并結合屋面的幾何形體。我們?cè)跈_條豎向疊加的位置看到了實現的可能性，做出了一榀桁架，或者說一榀傾斜的桁架。又在LED裝置的位置，實現了不被打斷的大跨度結構，不需要任何柱子，這也是兩榀主要桁架出現的位置。
通過這個三維的屋面形式，我們有機會引入實施五桁架策略的結構體系，將其做成斜肋構架的一種演進。發展這五榀桁架是至關重要的，但是要實現這些傾斜的桁架，在工程設計上要處理一些水平受力。基本上，是將一個二維的系統應用于網格化的結構，然后將之落實到三維系統中。在這個網格系統中，沒有使用斜撐，而是使用了桁架和其他支撐構件以及梁與檁條之間相對復雜的連接。我們?cè)诹硪黄恼轮袑⒅Q為“斜撐構架的演進”。
五桁架的結構概念非常簡潔，對空間的影響最小。后來的發展深化都基于這個概念。

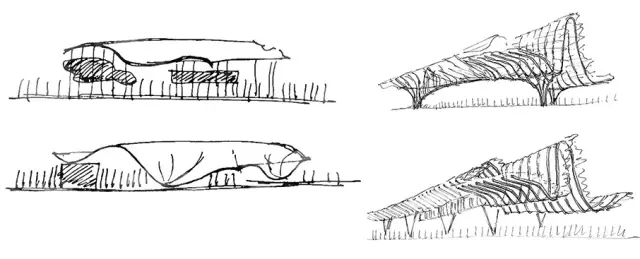

早期概念草圖 SGH
SGH屋頂結構分析
五榀桁架平面草圖
項目的概念很清晰，也很有說服力，派生出了結構的復雜幾何形。用木材來實現是正確的，因?yàn)槟静目梢詫?shí)現從一面有著90度夾角的剖面到另一側有著很寬曲率的剖面過渡。而這兩種完全不同的幾何形體和線之間的過渡，以及盡可能減少下方支撐構件，是屋面結構深化的所有復雜性的源頭。兩者的結合是屋面結構概念的起源。
進入設計深化階段時，我們需要檢查設計是否符合意大利的相關法律、規范等。結構體系必須是可以建造的，必須用當前可以找到的加工體系、技術體系生產。這個過程引發了所有合作方針對簡化結構體系的探討，但并不是真正的簡化，而是尋找結構體系之間的聯系來引入梁的不同尺寸，這樣大部分的梁可以用膠合木制造而不需要過多的鋼加固，否則在給定的時間內完成會非常困難。同樣重要的是，將每一個部件的尺寸合理化，使結構網格的裝配建造不需要很多支撐。所以對每一根梁、每一根檁條、每一個部件的尺寸都仔細研究過，使其能自承重，因此減少了下方支撐結構，也減免了搭建腳手架、違背施工管理進程的問題。每一根梁的形狀都不相同，裝配過程，借鑒了工業化建造技術，每一段梁都標了號，按順序裝上卡車，到現場吊車直接依次吊裝。現場在同一時間、同一部位可以有兩項或更多的工作一起進行。
除此之外，我們還確定了一套鋼的主要網架。建議將一些梁和檁條做成全鋼的結構部件，并且綜合到屋面的網格體系中，這讓施工也有了優先次序。先樹立鋼結構，然后是木梁—這樣一來，在木梁施工階段也不需要在屋面下方支起龐大的腳手架。施工的方法很大程度上受到結構施工方與面層施工方之間的交叉影響。而中國館項目時間緊張，所以結構的設計也要考慮這樣的需要。
材料選擇：LVL vs 膠合木
在探討過許多材料后，最終集中研究了兩種，LVL和膠合木。問題主要集中在異形梁上—基本上每一根梁的形狀都不一樣。如果用LVL制造，就可以用數字化的生產方式，用CNC數控機床切割，然后拼裝部件即可。同時，在工程方面我們也在考慮是否需要用膠合木，主要原因是材料的強度。為使屋頂看起來比較合理，需要縮減結構部件的尺寸。而且膠合木這種材料有不同的強度等級，比LVL的強度高很多。然而選擇膠合木，會犧牲快速的數字化生產拼裝。所以，在工程設計完成之后，如何才能快速生產出這些不同形狀的膠合木異形梁是真正的問題。從建筑的角度，我們從不同方面反復討論了屋頂?shù)淖龇?。但是，?duì)梁以及有關梁的控制層面，我們有很清晰的共識作為判斷依據。
我們很難找到位于歐洲的LVL制造商。
當我們向世博組織方匯報屋面設計時，仍保留了兩種材料選擇。最主要的LVL廠家之一位于芬蘭，而且在那時我們做出了LVL技術參數的表單。但是根據設計，這種材料的強度確實不夠。同樣結構強度的梁的尺寸比膠合木的大出許多。雖然我們最后能夠找到LVL廠家，但是多次反復研究后，它并不適合。所以最后我們向世博會提交的最終選擇是膠合木。當時，一些參選施工方也說他們不具備LVL的知識，無法使用LVL，因此不會參與LVL的結構投標。
中國館非常好的一點是，不僅用木材創造出了非常好的空間，而且在空間體驗過程中，人們可以確實地讀到結構的工程設計。相較而言，LVL是一種更新的材料。而膠合木在歐洲的發展已經歷了上百年，是一種在歐洲有著歷史根源的建造技術。這也是為什么大家對LVL的使用有一些遲疑。歐洲許多制造商剛開始時并不是制造商而是鋸木廠，隨著獲取木原料越來越難，逐漸成為了制造商。膠合木確實在北美和歐洲更常見。
每一個地區都有其側重的材料。比如，有一些地區有使用鋼材建造的傳統，因此不會去發展針對混凝土的技術或藝術。而瑞士則對混凝土非常精通，所有的建筑都用混凝土建造，有（我們?cè)诿绹?guó)夢想的）專門針對不同門類的混凝土的建筑博覽會。對膠合木和實木部件的運用也要考慮當?shù)叵嚓P(guān)技術的發展。對很多國家來說，膠合木生產太貴了，也不適合進口，對他們來說確實沒道理這樣做。
我們也嘗試在歐洲以外的地區使用膠合木，或?qū)⒛z合木的生產技術出口。但是在中國使用膠合木在法規方面有許多困難。膠合木有一套自己的生產技術。粘合、認證評定、檢測及生產需要的機器（盡管很簡單），還是需要工廠來生產。一些客戶對此十分感興趣，但同時他們需要對此材料有足夠的自信來開始試點工程。這是一種高性價比的材料，而且是可持續的，完全可以重新利用，而且有很好的質量，可以和混凝土、鋼這樣的材料競爭。關于使用壽命，已經有很多很好的建筑實例存在了許多年，沒有任何損壞的跡象。（圖：13、14、15、16、17、18、19、20、21、22、24、25、28）
SGH結構分析
各品梁根據受力和撓度確定截面

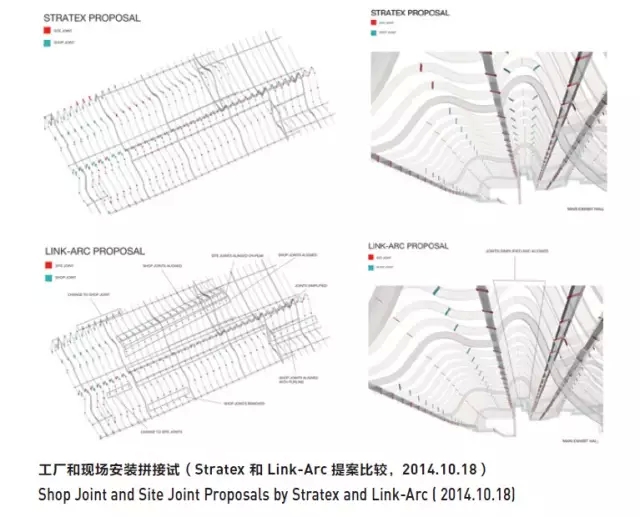

Stratex與Link-arc進行的膠合木疊合厚度分析
鋼屋面斜撐位置
Link-Arc斜撐節點提議草圖
三維模型的應用：數字化生產及施工
我們深入?yún)⑴c了解決方法的探究，使施工方能在給定時間內根據給定的方案建造并安裝。我們一開始收到Link-Arc 的渲染圖和結構研究的時候，對屋面的幾何形式感到十分意外。幾何形式非常復雜，每一根梁都是與眾不同的，而檁條又在空間中扭轉。然后我們開始三維建模，并將我們?cè)O(shè)計的結構體系與SGH 的作比較。轉折點是當我們都認識到與我們面談的木結構施工方（從Albertani 到Stratex），都在用一個直接與梁和檁條的數控加工機器CAD/CAM 對接的三維建模軟件，而這個軟件正好與Link-Arc 用的三維模型軟件兼容。
于是，就有了建筑師的制作、檢查和工程師的工程設計之間的直接對接，這些三維模型直接傳輸?shù)焦S的機器上。軟件能夠互相解讀，從建筑師的三維模型生產出實際的結構部件。這點對項目的進展具有積極的推動意義。之前我們并不確定在不更換結構體系或控制三維模型軟件的情況下，是否能夠嚴密控制幾何形體，當Link-Arc 建筑師團隊因?yàn)閷徝馈宀脑O(shè)置、防水、幕墻等原因作出一些變化時，也不確定是否能嚴密管理。這種技術確實很好，不過也需要模型非常準確。在Stratex 的要求下，我們將每一根梁原來的自由曲線都用弧形和直線重新畫出，再做出三維模型發給Stratex。這跟他們自己的CAD/CAM 軟件的特性有關。有理化后的梁立面并沒有跟原來的自由形體產生太大出入，偏差在4 毫米左右。
15年前，還沒有數字化生產，這樣的幾何形體不可能實現，尤其是在這么短的時間內不可能實現。
在工作流程方面，我們完全避免了制造圖的審核過程，而是通過檢查Stratex 的數字模型來檢查他們的工作。
這是一個行業發展的樣板，特別是各專業之間如何聯系。這樣的視角不是只專注于一個專業，工程、建筑或制造，而是多專業融合。這像是一種進步的倒退，回到50 年前，施工的正是建筑師和工程師本人。
從膠合木制造的角度，中國館代表著我們的最高水平，因?yàn)椴](méi)有太多的案例將膠合木的半徑與曲率推到如此極致的地步，如此小的曲率半徑。這也意味著對制作膠合木梁用的薄板的厚度、切割、粘結和安裝方式的要求較高。對膠合木產業而言，這個項目中的每一個細部都是一種成就。一般來說，制造的部件都有一定程度的重復。而在這個項目中，這種重復程度非常有限。
Stratex 的工作方式令人吃驚。我們有一次去參觀另一家制造商的工廠—他們有動態模具能形成你想要的任何形狀。而最后選定的供應商Stratex 并沒有這樣的模具，只是根據我們的立面用膠合木切割出鉆模，然后將模具焊接在地上來擬合鉆模的形狀，之后用CAD/CAM 數控加工梁，最后完成形狀。所以這個過程是舊的工藝結合了新的技術。
所有事情都由時間驅動，也是要找到令甲方和我們都信服的制造商的因素。我認為工廠必須要有動態模具，但Stratex 在沒有動態模具的情況下仍然能夠完成。這是一個轉折點，使這個領域向更多的制造商開放。

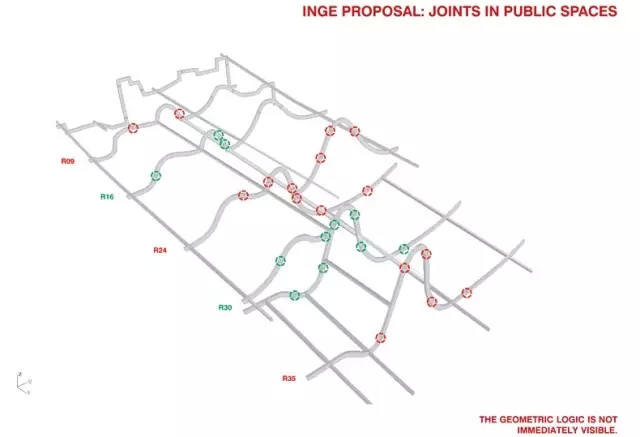

許多意大利供應商有時真的能提出一些關于質量和進度的好想法。另一個值得闡述的細節，是所有梁與梁之間、梁與檁條之間的節點都是看不見的。為了實現建筑的精準傳達，所有的節點都隱藏在木結構中。因?yàn)閹缀涡问胶軓?fù)雜，在許多部位的同一節點處有不同的受力值，導致鋼節點的尺寸不小。而這些鋼節點，在現場觀察時，卻僅有非常小的一部分能被看見。這給制造過程帶來了困難，因?yàn)樗辛旱亩祟^都需要加工，為了保證非常精準的形體和不同的設置—在每一個部件的傾斜度和位置上都有微小變化。盡管最后在現場有一些小麻煩，但總體來說，數控制造帶來的控制對限定時間內完成是至關重要的。
在意大利預制加工
臨時性設計思路：拆卸重建再利
世博會的一個特點是臨時性，只持續６～８?jìng)€(gè)月左右。一般來說建筑是臨時結構，但同時，也承載來自功能的壓力。
世博會建筑與永久建筑有許多不同。從結構的切入點說，臨時結構意味著有更多的機會去做一些嘗試。另外一方面，臨時結構有完全不同的設計評判標準，荷載不一樣，細部設計也不一樣。在為臨時結構做細部設計時，往往要更多地暴露細部，使細部更有存在感。而且需要考慮建造和拆卸的過程，要能夠快速地建造，在現場快速組裝。同樣，如果建筑僅僅在那里６個月，而你做了一個需要６個月去拆卸的混凝土結構，那你必須反思這是否恰當。所以細部設計也是為了拆解。
在意大利有一些設計評判標準，比如，降低的荷載：因?yàn)榻ㄖ氖褂脡勖?。另一個非常重要的方面是如何拆卸、移除和處理材料。重新裝飾、再利用與最小化使用混凝土是第一位的。而且，節點最好是用螺栓固定，這樣能很容易地連接或拆開。這和甲方的預算有關。主辦方常常會低估拆卸、運輸和重新組裝的費用。部分材料可能在拆卸與運輸過程中損壞，而且在世界其他地方重建的費用可能會很高。
我們?cè)?jīng)參與過倫佐·皮亞諾設計的一個可以移動重建的臨時劇院建筑，也是膠合木結構。膠合木很輕，便于移動，非常適合這種臨時性。我們也曾經設計過一些可以重新使用的展示館，一般會使用鋼結構和PVC膜作維護。這是我們用的最多的材料，更多的是出于經濟考慮而非展示。另外一個臨時建筑是我們?yōu)槿鹗康氖直碇圃焐烫└窈姥抛龅囊粋€(gè)完全可以拆卸的展示館，鋼梁及維護結構都可以裝進集裝箱，用卡車運到不同的城市，并能在很短的時間內組裝。
AC《建筑創作》
2015年第5期總第186期
從時代圖景到建構表達
2015米蘭世博會中國館建筑實錄
